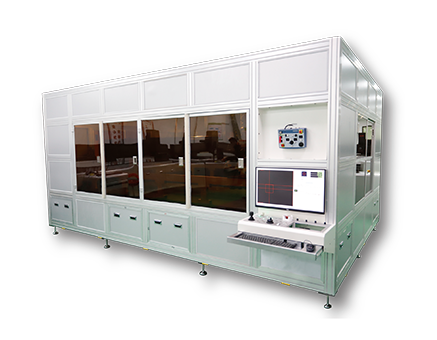

AMOLED 레이저 수리 현미경
OLED, AMOLED, LCD, PCB 산업을 위한 고정밀 검사 및 수리 솔루션
제품 개요
AMOLED 레이저 수리 현미경은 디스플레이 및 전자 부품 산업의 품질 검사와 미세 수리를 목적으로 설계된 첨단 장비입니다.
특히 AMOLED와 OLED 패널 내 결함 분석, 미세 구조 검사, 레이저 수리를 하나의 시스템으로 통합하여, 생산성과 정확도를 동시에 향상시키는 것이 특징입니다.
이 장비는 R&D, 품질 관리, 고객 클레임 대응 등 다양한 분야에서 정밀도와 효율성이 요구되는 작업에 최적화되어 있습니다.
주요 특징
항목 |
설명 |
고성능 광학계 |
Olympus 또는 Nikon 고해상도 현미경 통합 |
측정 기능 |
점, 선, 원호 등 고정밀 2D 측정 |
통합 시스템 |
관찰 → 측정 → 결함 식별 → 레이저 수리까지 원스톱 |
구조 설계 |
갠트리형 구조 + 화강암 베이스로 진동 억제 및 안정성 확보 |
사용자 맞춤형 UI |
조이스틱/버튼/소프트웨어 통합 조작 가능 |
고정밀 제어 |
Renishaw 광학 스케일, 리니어 가이드, 리니어 모터 시스템 |
소프트웨어 통합 |
듀얼 카메라 지원, 자동 좌표 지정, 이미지 저장/스티칭 등 |
사용 사례
-
AMOLED/OLED: 형광 RGB 증착 범위, 결함 입자, 압입 이물 등 검사
-
LCD/PDP: 패널 내 스크래치, 이물질, 표면 이상 감지
-
PCB: 패턴 누락, 부품 오프셋, 전도성 입자 사이즈 측정
-
레이저 수리: 결함 포인트 실시간 표시 및 정밀 수리 가능
기술 사양 요약
구분 |
사양 |
이동 스트로크 |
X: 1500mm / Y: 925mm / Z: 150mm |
테이블 크기 |
1600 x 1400mm (강화 광학 유리) |
치수 및 무게 |
3400 x 1900 x 2230mm / 최대 하중: 70kg |
광학계 |
Olympus 대물렌즈 (5X~100X), 명시야/암시야/형광 등 |
카메라 |
2/3인치, 500만 화소 컬러 CCD |
이송 방식 |
리니어 모터 구동 + 고정밀 리니어 가이드 |
컨트롤 |
X/Y/Z축 자동 / 조이스틱 & 소프트웨어 통합 제어 |
정밀도 |
반복정밀도 2μm / 해상도 0.1μm |
소프트웨어 |
자동 측정, 실시간 좌표, 듀얼 카메라 전환, 스티칭 등 |
진동 억제 |
에어 플로팅 타입의 진동 감소 시스템 |
속도 |
X/Y: 0-300mm/s / Z: 0-100mm/s |
이점
-
결함 분석 + 수리의 원스톱 처리로 검사 시간 단축
-
고정밀 이미지 분석을 통한 신뢰도 높은 검사 결과 확보
-
작업자 편의성을 고려한 인터페이스 및 유연한 제어 방식
-
다양한 디스플레이 산업군에 유연하게 적용 가능
적용 산업군
-
OLED/AMOLED 제조사
-
디스플레이 패널 R&D 연구소
-
PCB 및 정밀 전자부품 제조
-
반도체 후공정 테스트 라인
