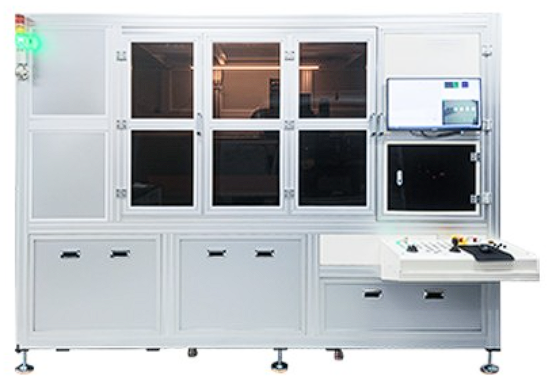

YTK-L400 / L500 레이저 리페어 현미경 소개
디스플레이 수리, TFT / OLED 리페어에 최적화된 고정밀 레이저 리페어 현미경 시스템입니다.
Open/Short 불량을 정밀하게 수리할 수 있는 장비로,
고배율 현미경 시스템 + 정밀 파이버 레이저가 탑재되어 있습니다.
항목 | 상세 사양 |
모델 | YTK-L400 / YTK-L500 |
용도 | TFT/OLED 레이저 리페어 (오픈·쇼트 수리) |
관찰 시스템 | 고배율 줌 광학 현미경 |
광학 배율 | 100X, 200X, 500X |
광원 | 할로겐 램프 조명 (투과 / 반사) |
레이저 타입 | 파이버 레이저 (1064nm), 고정밀 마킹 가능 |
레이저 출력 | 1W ~ 20W 조정 가능 |
포커싱 시스템 | 수동 또는 전동 포커싱 (선택형) |
XY 이동 스테이지 | 수동형 (YTK-L400) / 전동형 (YTK-L500) |
스테이지 이동 범위 | X: 100mm / Y: 100mm (전동형 기준) |
스테이지 정밀도 | 0.01mm 단위 이동 |
레이저 스폿 크기 | 30μm ~ 100μm (조정 가능) |
레이저 리페어 정확도 | ±2μm |
파워 컨트롤 | 소프트웨어를 통한 전자동 조절 |
제어 소프트웨어 | 자동 제어 / 수리 좌표 입력 기능 포함 |
냉각 시스템 | 공냉식 (기본) 또는 수냉식 (고출력 시) |
작업 영역 크기 | 200mm x 200mm 이하 기판 대응 |
전원 | AC 220V / 50Hz |
기타 기능 | CCD 카메라 연동 / 고속 제어 시스템 포함 |
특징 요약
고배율 광학 현미경 + 정밀 파이버 레이저 통합
TFT, OLED 패널의 쇼트 및 오픈 회로 정밀 수리
좌표 입력 및 자동 스캔 기능 제공
수동 또는 전동 스테이지 선택 가능
다양한 패널 사이즈와 두께에 대응
