  상품 상세설명

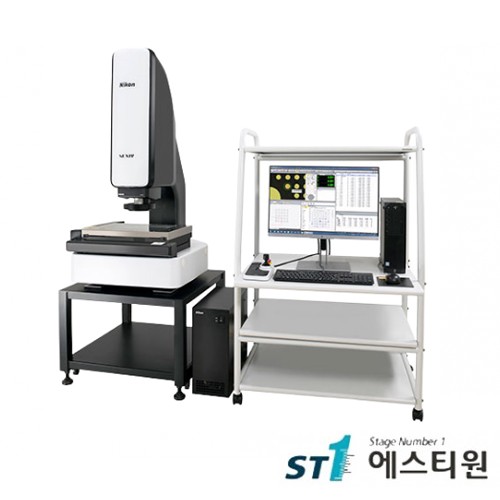

  비접촉 3차원측정기 [표준모델] VMZ-S3020  ◈ 개  요 높은 정밀도, 빠른 속도, 다양한 기능  VMZ-R3020은 단종되었으며, VMZ-S3020 모델로 새롭게 출시하였습니다. Nikon의 비접촉3차원 측정기 NEXIV는 광학 줌헤드를 기반으로 다양한 시편의 배율, 시편의 크기 등에 유연하게 대응 할 수 있습니다. 높은 스테이지 정확도와 측정 정밀도는 빠르게 측정하기 위한 장비의 기본 밑바탕이 됩니다. 측정 이외에도 자동 이미지 병합, EDF, 3D 프로파일러 등 다양한 기능을 구성하여 범용적으로 사용 할 수 있습니다.




   ◈ 특  징




  가장 많이 판매되는 표준모델, 휴대폰 부품 등 소형 샘플 측정에 적합

   주요특징
    - X,Y,Z STROKE : 300 X 200 X 200 (mm)
    - 한국어 지원
    - 15배 고속 줌 렌즈
    - 6가지 유형의 광학 줌 헤드 (Type A, 1, 2, 3, 4 ,TZ)
    - 0.1mm의 투명 레이어 감지
    - 3개의 입사각을 갖는 8분할 링 조명
    - 높은 스테이지 정확도, 측정 정밀도
    - 빠른 처리 속도
    - 다양한 기능


  표준 배율 줌 헤드 : Type 1, 2, 3
     표준 배율의 줌 헤드 타입 1,2,3은 Nikon 15x 렌즈가 장착된 장비 입니다. (NA : 0.35)
     37º, 55º, 78º  의 입사각을 갖는 링조명이 장착 되어 있으며,
     링조명은 내부 링조명, 외부 링조명을 조합하여 사용할 수 있습니다.
     메인 LED 동축(반사/투과) 조명을 포함하여 다양한 샘플에 대응 할 수 있습니다.


  고배율 줌 헤드 : Type 4, TZ
     고배율의 줌 헤드 타입 4, TZ 는 Nikon 15x 및 120x 렌즈가 장착된 장비 입니다. (NA : 0.46)
     Type4에는 50º 링조명이 장착 되어 있으며,
     TypeTZ의 경우에는 암시야 기능을 갖추고 있습니다.
     고배율 타입 또한 메인 LED 동축(반사/투과) 조명을 사용하여 다양한 샘플에 대응 할 수 있습니다.





  Type 4










  Type TZ









  TTL LASER AF 방식
    - 50mm 작업거리 (W.D)
    - 반복 정밀도 0.5um
    - 자동 초점
    - 자동 초점 시간 : 0.5초
    - 레이저 스캐닝 기능
    - 레이저 스팟 사이즈 : 10um




  광시야, 저배율 줌 헤드 : Type A
     저배율의 줌 헤드 타입 A는 Nikon 10x 렌즈가 장착된 장비입니다. (NA : 0.11)
     18º의 입사각을 갖는 링조명이 장착되어 있으며,

     8분할 링조명을 사용할 수 있습니다.

     메인 LED 동축(반사/투과) 조명을 포함하여 다양한 샘플에 대응할 수 있습니다.







  다양한 조명 환경 제공
    - 동축 LED 조명
    - 내측/외측 LED Ring 조명
    - 투과 LED 조명





  높은 측정 정확도


    - 간편한 수리 및 유지보수
    - 니콘의 독자적인 엔코더로서 높은 분해능과 노이즈에 민감하지 않음


  ◈ 스  펙


  Stroke (X x Y x Z)	300 x 200 x 200 mm (11.8 x 7.8 x 7.8 in.) 250 x 200 x 200 mm (9.8 x 7.8 x 7.8 in.)  (with type TZ at low magnification)
  Minimum readout	0.01 µm
  Maximum workpiece weight	20 kg (Accuracy guarantedd : 5kg)
  Measuring uncertainty	EUX,MPE EUY,MPE: 1.2+4L/1000 μm EUXY, MPE: 2+4L/1000 μm
  Z measurement uncertainty	EUZ,MPE: 1.2+5L/1000 μm (with Laser AF)
  Probing Error	1),2) : MPE PF2D 0.8 μm Probing error of the imaging probe  1),2) : MPE PFV2D 0.3 μm
  Camera	Black & white 1/3'' CMOS Camera
  Working distance	Type 1/2/3: 50 mm (with 37° illumination), 36 mm (with 55° illumination),  10 mm (with 78° illumination) Type 4: 30 mm  Type TZ: 11 mm with the main objective lens and 32 mm with the left objective lens  Type A: 73.5mm (63 mm with laser AF)
  Auto focus	Type 1, 2, 3, 4 and TZ come with TTL laser AF and vision AF.  Type A comes with vision AF as standard and with laser AF as an option.
  Power source	AC 100-240V 50/60Hz
  Power consumption	4A-2A
  Dimensions & weight (W x D x H)	Main unit & table: 700 x 730 x 1793 mm / 265 kg  Controller: 190 x 450 x 450 / 12 kg
  Footprint	2700 x 2400 mm
