3D 광학 측정 시스템이란? 비접촉 방식으로 정밀하게 측정하는 방법

페이지 정보

작성자사이언스타운 조회 10회 작성일 26-09-15 10:40

본문

반도체와 전자부품처럼 미세한 구조를 가진 제품을 검사할 때는 단순히 외관을 확인하는 것만으로는 부족합니다.

표면의 높이와 형상, 단차, 미세한 구조도 정밀하게 측정해야 하는 경우가 많기 때문입니다.


이러한 측정에 활용되는 장비 중 하나가 3D 광학 측정 시스템입니다.





3D 광학 측정 시스템이란?


3D 광학 측정 시스템은 빛과 광학 센서를 이용해 대상 물체의 표면 형상과 높이 정보를 3차원 데이터로 측정하는 장비입니다.

일반적인 접촉식 측정 방식과 달리 대상물에 직접 접촉하지 않고 측정할 수 있어, 미세하거나 정밀한 부품의 검사에 적합합니다.


특히 반도체 및 전자부품 분야에서는 작은 구조의 높이 차이나 표면 형상을 정밀하게 확인해야 하기 때문에 비접촉 3D 측정 기술의 활용도가 높습니다.





비접촉 3D 측정의 장점


1. 측정 대상에 직접 접촉하지 않는 방식


광학 센서를 활용하기 때문에 측정 과정에서 대상물에 물리적인 접촉을 가하지 않습니다.


따라서 미세 구조를 가진 부품이나 접촉에 민감한 시편을 검사할 때 유용합니다.


2. 3차원 형상 확인


단순한 2차원 이미지뿐만 아니라 높이 정보를 포함한 3차원 데이터를 얻을 수 있어 표면의 형상과 단차 등을 보다 구체적으로 확인할 수 있습니다.


3. 미세 부품 검사에 활용


반도체, 프로브 카드, 웨이퍼와 같이 정밀한 형상 측정이 필요한 분야에서 활용할 수 있습니다.

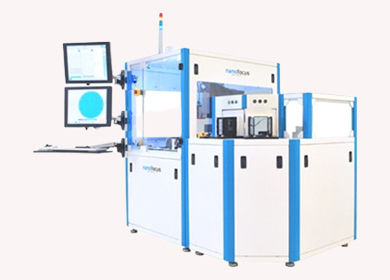

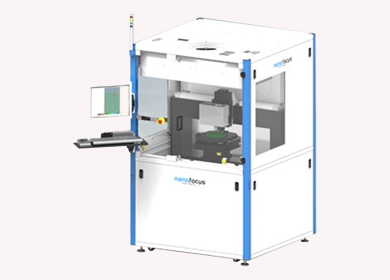

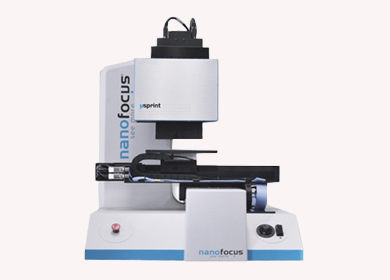

µsprint는 어떤 장비인가?


µsprint는 초정밀 비접촉 3D 측정을 기반으로 하는 광학 측정 시스템으로, 특히 프로브 카드 및 웨이퍼 검사와 같은 정밀 측정 분야에 활용됩니다.

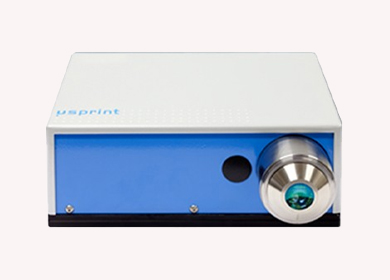

시스템에는 µsprint 전용 초정밀 비접촉 3D 측정 센서가 사용되며, 고속 3D 계측을 통해 미세한 구조를 측정할 수 있도록 구성됩니다.


따라서 단순한 이미지 검사를 넘어 높이와 형상 등의 3차원 정보를 확인해야 하는 검사 환경에서 활용하기 적합합니다.





어떤 분야에서 활용할 수 있을까?


3D 광학 측정 시스템은 다음과 같은 분야에서 활용할 수 있습니다.


-반도체 웨이퍼 검사

-프로브 카드 검사

-전자부품 정밀 검사

-미세 부품 형상 측정

-표면 높이 및 단차 측정

-정밀 제조 부품의 품질 검사


특히 제품의 크기가 작거나 미세한 구조를 가지고 있어 접촉식 측정이 어려운 경우, 비접촉 광학 측정 방식이 효과적인 선택이 될 수 있습니다.





정밀 측정에서 3D 데이터가 중요한 이유


제품의 표면을 단순히 촬영하는 것과 실제 높이와 형상을 측정하는 것은 차이가 있습니다.


2D 이미지는 위치와 형태를 확인하는 데 유용하지만, 3D 측정은 여기에 높이 정보를 추가하여 보다 입체적인 분석이 가능합니다.


때문에 반도체와 정밀 전자부품처럼 미세한 단차와 구조가 품질에 영향을 미치는 분야에서는 3D 광학 측정 기술이 중요한 검사 방법으로 활용되고 있습니다.


정밀한 비접촉 측정이 필요한 경우에는 측정 대상의 크기와 구조, 필요한 측정 정밀도, 검사 속도 등을 종합적으로 고려하여 적합한 3D 측정 시스템을 선택하는 것이 중요합니다.
